CUSUM 控制图示例
您想要检测发动机温度中较小的偏移。数据表包含发动机恒温器的温度测量值。
1.
选择帮助 > 样本数据库，然后打开 Quality Control/Engine Temperature Sensor.jmp。
2.
选择分析 > 质量和过程 > CUSUM 控制图。
3.
选择 Y 并点击 Y。
4.
点击确定。
5.
在“目标”框中，键入 100。
6.
在“Sigma”框中，键入 10。
7.
选择“下侧”框。

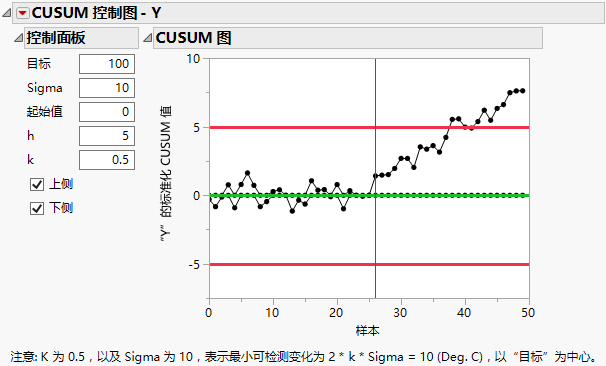

图 5.2 “CUSUM 控制图”报表
CUSUM 图上的垂线指示温度测量值中的偏移大约从样本 26 开始。
注意：通过运行 Engine Temperature Sensor.jmp 中的“IMR 图”表脚本，您可以将该结果与“单值移动极差”控制图作比较。IMR 图不触发任何 Nelson 检验。
