均值图和 R 图示例
下例使用 Coating.jmp 数据表。关注的质量特征是重量列。选定了大小为 4 的子组样本。过程的均值图和 R 图显示在图 4.17中。
1.
选择帮助 > 样本数据库，然后打开 Quality Control/Coating.jmp。
2.
选择分析 > 质量和过程 > 控制图 > 均值。
请注意选定的图表类型为均值和 R。
3.
选择重量并点击过程。
4.
选择样本并点击样本标签。
5.
点击确定。
样本 6 指示该过程为失控状态。要检查样本值，请点击任一控制图上的样本 6 汇总点。相应行在数据表中突出显示。
注意：若随均值图选定了 S 图，则均值图的限值基于标准差。否则，均值图的限值基于极差。

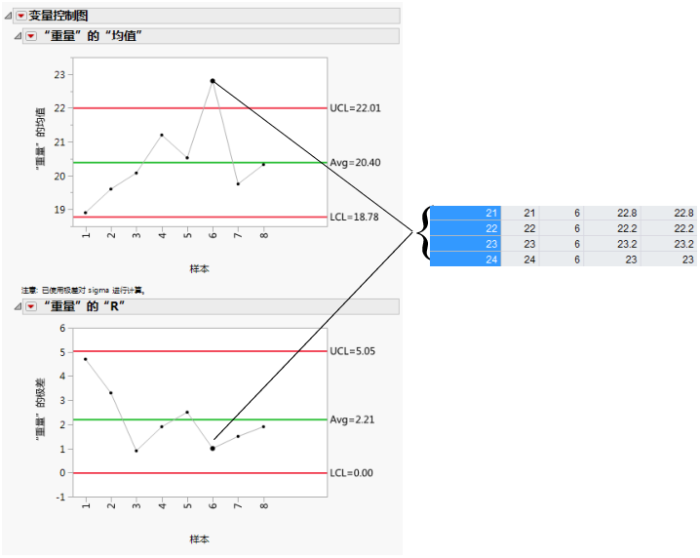

图 4.17 涂层数据的计量图
6.
右击重量的均值图，然后选择图表选项 > 箱线图。
7.
双击 Y 轴（重量的均值），将最小值更改为 16，然后点击“确定”。

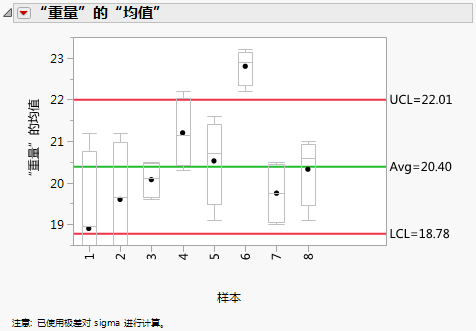

图 4.18 涂层数据的箱线图
图 4.18中的箱线图显示第六个样本具有小范围的高值。
