位于工具栏中的“可靠性框图”绘制元素称为形状。元件一词是指表示系统组成部分的形状。

2. 选择该标签，用“电源”替换“新建基本 1”，然后按 Enter 键。

“基本”形状

点击标签或形状后，连接箭头随即出现。这些箭头将在点击模板中的其他位置后消失。

3. 将第二个“基本”形状拖到“电源”形状的右侧。

4. 选择标签并键入“CPU”。

“系统关系图”示例

注意：您稍后将在对齐形状一节中对齐形状。

6. 选择标签并键入“外设”。

8. 选择标签并键入“硬盘驱动器”。

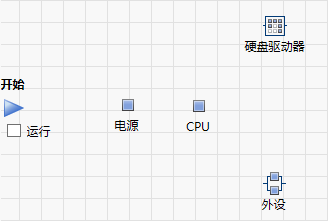

部分系统关系图

10. 选择标签并键入“连接”。

12. 选择标签并键入“输入设备”。

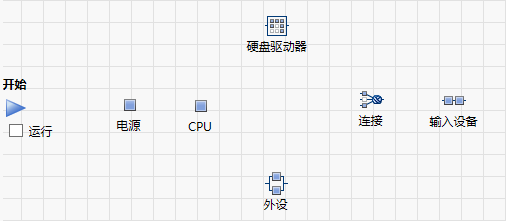

部分系统关系图

13. 将“基本”形状拖到“输入设备”形状右侧的位置。

14. 选择标签并键入“显示器”。

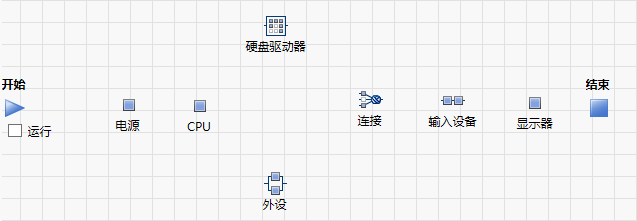

显示所有形状的系统关系图

15. 继续执行对齐形状的操作。
