使用“可靠性框图”平台的示例

在本例中，您将了解如何创建新的“可靠性框图”。

1. 选择分析 > 可靠性和生存 > 可靠性框图。

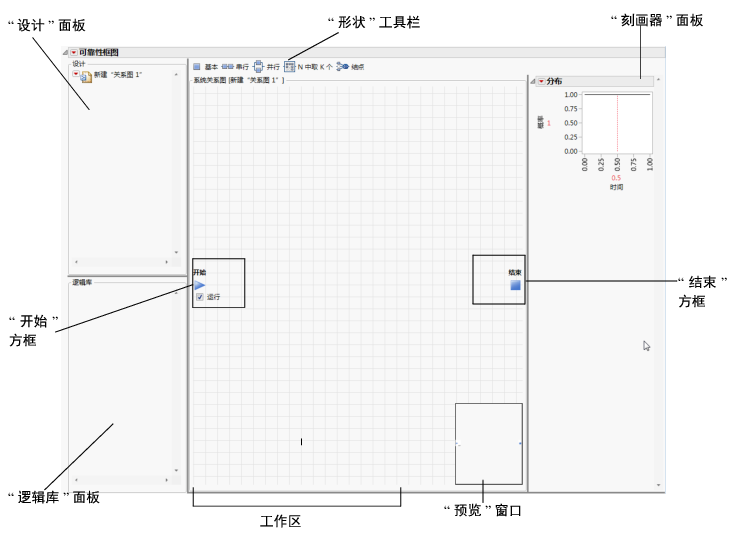

随即显示空白的“可靠性框图”窗口。

新的“可靠性框图”

注意：默认显示“分布”刻画器。

2. 在“设计”面板中，选择“新建‘关系图 1’”并将其重命名为“计算机”。

工作区现在被命名为“系统关系图 [计算机]”。

3. 取消选择“开始”方框下的运行。

在选择运行的情况下，平台将在每次系统关系图更改后更新关系图的可靠性计算。这些更改可包括添加或删除元件、更改元件的配置以及添加或删除连接。

在取消选择运行的情况下，平台在任何更改后不更新可靠性计算。

提示：当您对大型系统绘制关系图时请取消选择运行。关系图绘制完成后再选择运行。

4. 继续执行添加元件的操作。
