连接形状

要连接形状,请选择某个形状以显示其连接箭头。假定您想要将形状 A 连接到形状 B。选择形状 A。将右箭头拖至形状 B 以指示形状 A 在形状 B 之前。将左箭头拖至形状 B 以指示形状 B 在形状 A 之前。要连接关系图中的形状,请选择右箭头以连接到序列中的下一个形状。

1. 选择“开始”方框(蓝箭头)以显示连接箭头。

2. 选择单个连接箭头 并将箭头拖到“电源”元件。

连接形状

3. 对于以下每个元件,点击第一个元件,选择其右连接箭头,然后将该箭头拖至第二个元件:

1. 电源 ® CPU

2. CPU ® 硬盘驱动器

3. CPU ® 外设

4. 硬盘驱动器 ® 连接

5. 外设 ® 连接

6. 连接 ® 输入设备

7. 输入设备 ® 显示器

8. 显示器 ®“结束”方框

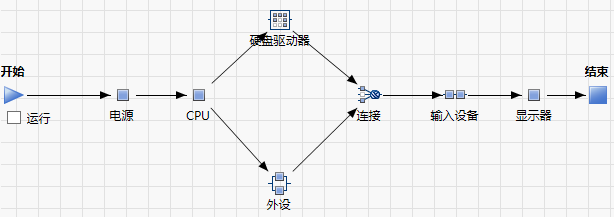

完成的系统关系图

4. 继续执行配置元件的操作。
