可用的因变量控件取决于您在“外观控件”中选定了“面,点”还是“等值面”。
“曲面图”报表的示例 中显示了选定“面,点”时默认显示的因变量控件。
公式
支持您选择在图中显示为曲面的一个或多个公式。
点响应列
支持您选择要标绘为点的值所在的列。
样式
(仅当您选择“点响应列”后才显示的菜单。)“样式”菜单支持您选择如何显示点。该菜单包含以下选项:
点
显示各个点,这些点根据数据表中行的颜色和标记设置而更改。
针
可从 x-y 平面到点绘制线条;或者,若还标绘了曲面,则将曲面连接至点。
网线
将点连接成三角形网线。
曲面
在点之上叠加一个平滑的反射面。
关闭
根本不显示点。
曲面
支持您显示或隐藏曲面的顶部或底部。若选定仅上层或仅下层,曲面相反的一面将变暗。
网格,网格值
提供可激活因变量的网格的滑块和复选框。您可以使用滑块调整在哪个值处绘制网格,还可以在滑块之上的“网格值”文本框中输入值。

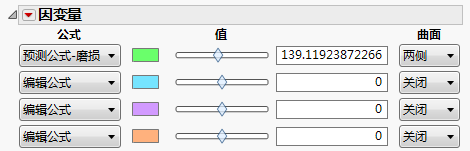

“等值面”的多数控件都与“面,点”的控件相同。用于等值面的因变量控件 显示默认控件,其演示的控件稍有不同。
用于等值面的因变量控件
值
可激活因变量的等值面的滑块和文本框。您可以使用滑块调整在哪个值处绘制等值面,还可以在滑块旁边的文本框中输入值。
