堆叠条形图的示例

在该示例中,您有关于所选国家的油耗和产出信息。您想以有意义的方式可视化油耗和产出的关系。

1. 选择帮助 > 样本数据库,然后打开 Oil Use.jmp

2. 选择图形 > 图形生成器

3. 选择国家并将它拖至 Y 区域。

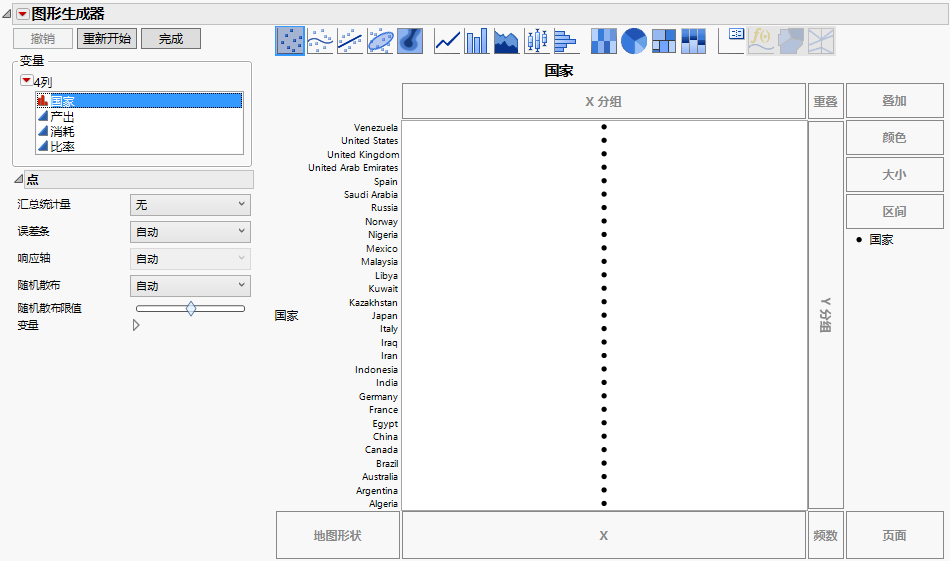

分配给 Y 区域的国家

提示:这些国家以字母的升序排列(起始点位于底部)。要更改排序顺序,请使用“值顺序”列属性或“行顺序水平”选项。请参见《使用 JMP》中的值顺序排序顺序。或者,您可以使用连续变量的值排序。请参见对分类变量水平排序

4. 选择产出消耗并将它们拖至 X 区域。

标记显示在两个变量的图形上,并使用图例标识两种颜色。

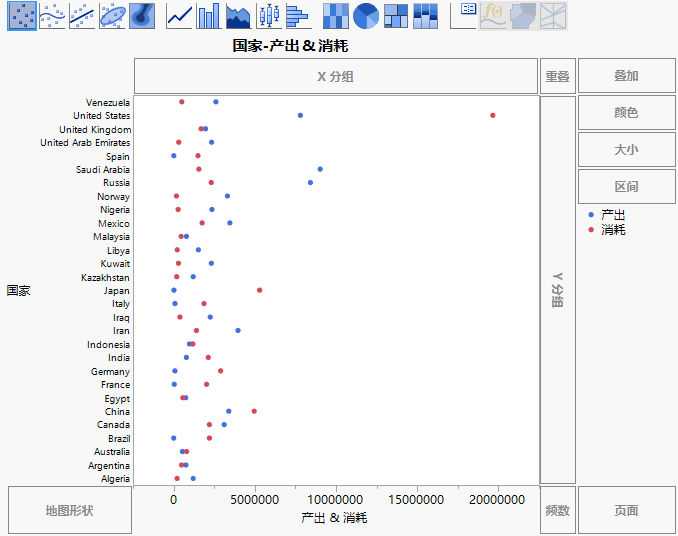

不同“国家”的“产出”和“消耗”

因为默认图形元素设置为“点图”,确定标签与点的关系很困难。将点图改为条形图,使该图形更易于解读。

5. 点击“条形图”元素

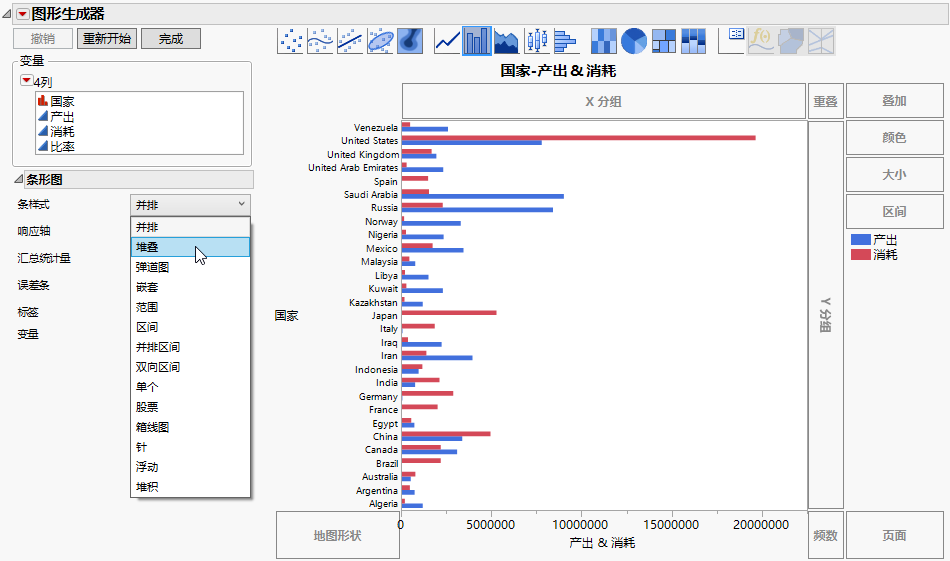

“产出”和“消耗”的并排条

试着对所演示的条形图执行各种操作。将并排条更改为堆叠条。

6. 在“条样式”旁边,选择堆叠“产出”和“消耗”的并排条)。

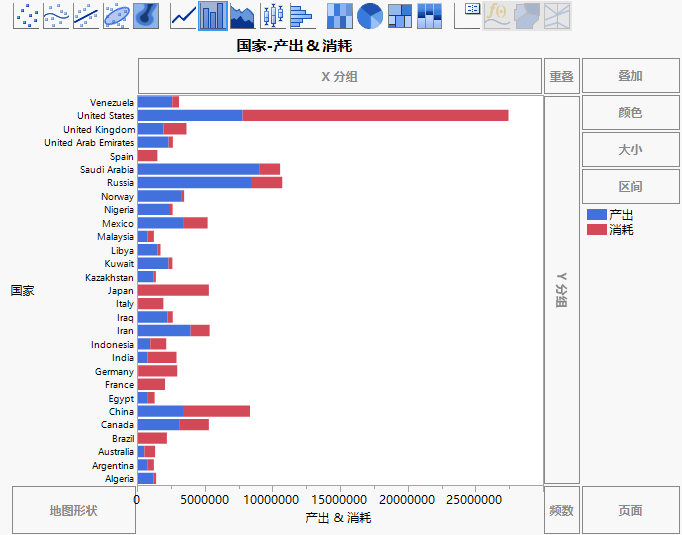

“产出”和“消耗”的堆叠条

因为产出与消耗是相反的,您想通过使产出和消耗条指向相反方向来反映这一点。

7. 在“变量”列表中,右击消耗列并选择变换 > 求反

这将使消耗为负数。在列的列表中将显示名为 -消耗的列。该列名采用斜体,以指示它是虚拟列。使用该列根据负值绘制消耗条。

8. 右击 X 轴标签“产出和消耗”,然后选择删除 > 消耗

9. 选择 -消耗并将它拖到 X 轴之正上方。

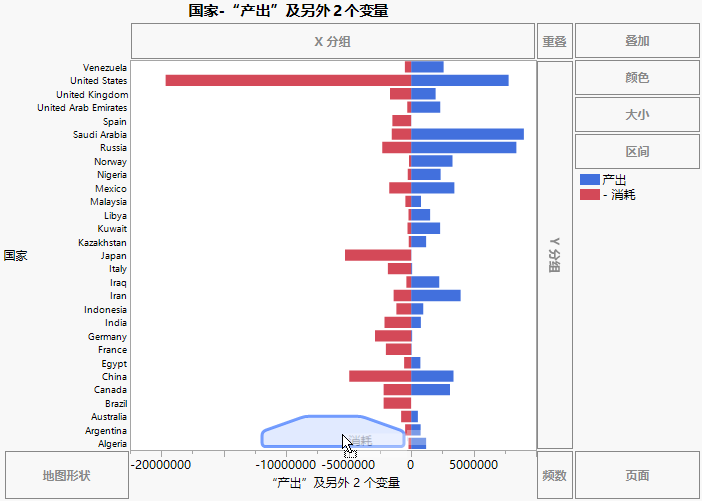

“产出”和“负消耗”的堆叠条

负消耗(-消耗)用红色标绘在左侧,产出用蓝色标绘在右侧。接着,使用消耗列作为排序变量来按油耗将国家排序。

10. 选择消耗并将它拖至 Y 轴右侧。不要放下该变量直到显示蓝色多边形。

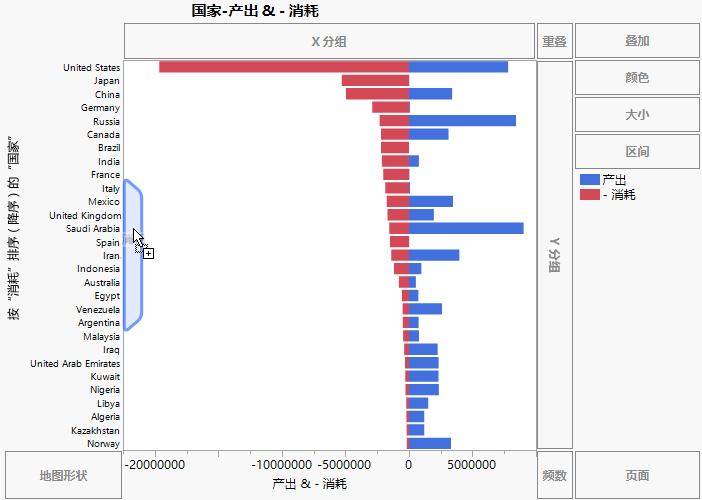

用于按“消耗”排序国家的多边形

11. (可选)点击完成

国家的水平现在按消耗排序。油耗量最大的国家显示在图形顶部。还能看到每个国家的产油量。
