“退化”平台的示例

本例使用 Meeker and Escobar (1998) 中的 GaAs Laser.jmp 数据表,其中包含几台砷化镓激光器的工作电流增量百分比的测量值。当增量百分比达到 10% 时,激光器即被视为已失效。

1. 选择帮助 > 样本数据库,然后打开 Reliability/GaAs Laser.jmp

2. 选择分析 > 可靠性和生存 > 退化

3. 选择电流并点击 Y,响应

4. 选择小时数并点击时间

5. 选择单元并点击标签,系统 ID

6. 上规格限文本框中键入 10。

7. 点击确定

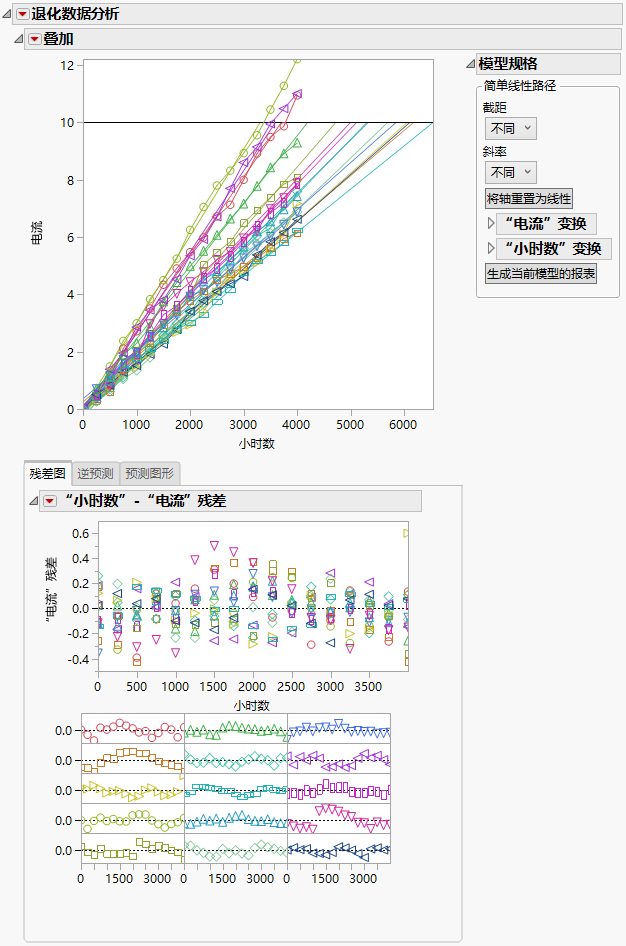

初始退化报表

初始退化报表 显示初始“退化”报表。叠加图显示数据中的每个单元的时间测量值 - 电流测量值。电流 = 10 处的水平线对应于 10% 处的上规格限。值高于该限值的单元被视为已失效。到研究的末期,15 个单元中有 3 个达到了这一点。“逆预测”分级显示项根据您指定的模型显示每个单元失效时的预测小时数值。

默认模型使用线性变换为每个单元拟合单独的斜率和截距。您可以使用“模型规格”分级显示项拟合其他模型。

初始退化报表 中的“残差图”选项卡根据您指定的模型显示残差。上图显示针对小时数标绘的所有单元的残差,全部叠加在一张图上。下图在一个矩形阵列中显示分别对应每个单元的单独残差图。
