混料刻画器可以显示线性约束。为此,数据表必须包含“约束”表脚本。有关创建表脚本的详细信息,请参见线性约束。
使用约束时,将对刻画器中的非可行域着色。因线性约束形成的着色区域 显示了因四个约束而存在着色区域的“混料刻画器”示例。未着色部分是生成的可行域。约束如下所示:
• 4*p2 + p3 £ 0.8
• p2 + 1.5*p3 £ 0.4
• p1 + 2*p2 ³ 0.8
• p1 + 2*p2 £ 0.95

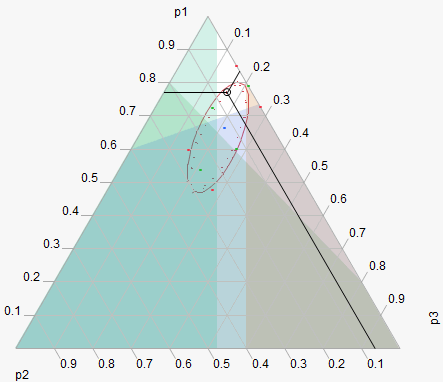

因线性约束形成的着色区域
