Image shown here図形の接続

図形を接続するには、図形を選択して接続矢印を表示します。図形Aと図形Bを接続したいとします。それには、まず、図形Aを選択します。図形Aが図形Bに先行していることを示すには、右矢印を図形Bまでドラッグします。図形Bが図形Aに先行していることを示すには、左矢印を図形Bまでドラッグします。ダイヤグラム内の図形を接続するには、このように、右矢印を選択し、後続させたい次の図形に接続します。

1. 「開始」ブロック(青い矢印)を選択し、接続矢印を表示します。

2. 1つの接続矢印(Image shown here)を選択し、「電源」部品までドラッグします。

図11.9 図形の接続

Image shown here

3. 次の各部品について、まず最初の部品をクリックし、次にその右矢印を選択して次の部品までドラッグします。

1. 電源 CPU

2. CPU HD

3. CPU 周辺機器

4. HD 連結

5. 周辺機器 連結

6. 連結 入力装置

7. 入力装置 モニタ

8. モニタ 終了ブロック

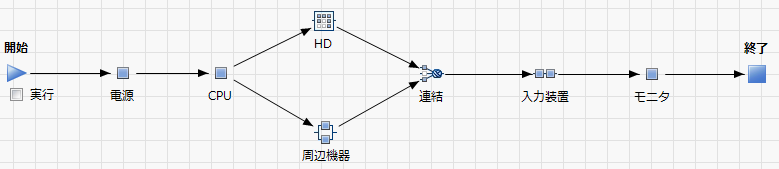

図11.10 完成したシステムダイヤグラム

Image shown here

4. 部品の設定に進みます。
