「ツリーマップ」プラットフォームの起動

「ツリーマップ」プラットフォームを起動するには、[グラフ]>[旧機能]>[ツリーマップ]を選択します。

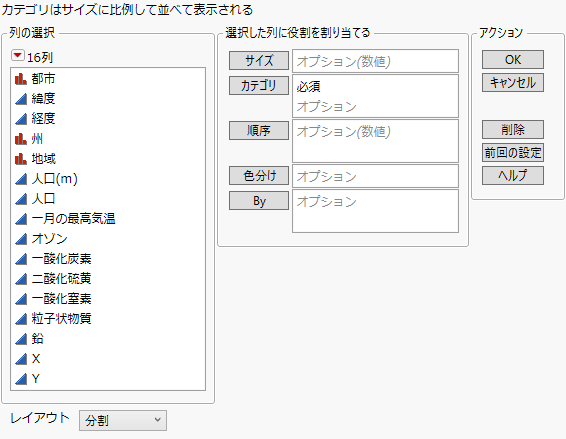

「ツリーマップ」起動ウィンドウ

Image shown here

サイズ

指定した変数の値に従ってセルのサイズが決まります。サイズを参照してください。

カテゴリ

ツリーマップを構成するカテゴリ。カテゴリを参照してください。

順序

セルが、文字コード順(左上から右下へ)ではなく指定した変数に従って並べられます。順序変数は複数指定することができます。順序を参照してください。

色分け

指定した変数の水準に従ってセルが色分けされます。

連続量の変数を指定した場合、連続的な色のスペクトルが使用されます。

カテゴリカル変数の場合、JMPのカラーテーマの中から順に色が採用されます。

色分けを参照してください。

By

指定した変数の水準ごとに個別のツリーマップが作成されます。

レイアウト

セルのレイアウトを指定します。レイアウトを参照してください。

[OK]をクリックすると、「ツリーマップ」ウィンドウが開きます。ツリーマップウィンドウを参照してください。

サイズ

セルのサイズをある変数の水準に対応させたいときは、[サイズ]変数を指定します。セルのサイズは、カテゴリに対応する行すべての[サイズ]変数の値の合計に比例します。[サイズ]変数を指定しなかった場合、セルのサイズは各カテゴリの行数に比例します。

カテゴリ

「ツリーマップ」プラットフォームの役割の中で唯一必須なのが[カテゴリ]です。[カテゴリ]変数のみを指定し、他の変数を指定しなかった場合、ツリーマップのセルは次のような特徴を持ちます。

セルに、カラーテーマから色が割り当てられます。

セルが文字コード順に並べられます。

セルのサイズは各カテゴリの度数によって決まります。

[カテゴリ]変数を2つ指定すると、ツリーマップが第1変数でグループ分けされ、グループ内のセルが第2変数に従って作成されます。たとえば、「Cities.jmp」データテーブルの「地域」「都市」をこの順で[カテゴリ]変数に指定します。

順序

デフォルトでは、セルは文字コード順に並べられます。この順序を変更したいときは、[順序]変数を指定します。[順序]変数を1つ指定した場合、セルはその列の文字コード順(数値列の場合は値の小さい順)に左下から右上へ並べられます。

注: [長方形分割]オプションを使用した場合は、長方形がサイズ順に並べられ、[順序]変数は無視されます。

[順序]変数を1つ指定した場合、セルは、水準の高い(値の大きい)もの同士、水準の低い(値の小さい)もの同士をまとめる形でクラスター化されます。

[順序]変数を2つ指定した場合は、第1変数によってセルの横方向の順序が決まり、第2変数によって縦方向の順序が決まります。これは、特に地理的データに便利です。

たとえば、「Cities.jmp」のデータが米国の州名の文字コード順に並んでいるとしましょう。このデータを緯度と経度の順に並べ替えると、ツリーマップの長方形は州の地理的な位置に従って並べられます。

色分け

[色分け]変数を指定すると、その変数の水準に従ってセルに色が割り当てられます。

連続量の変数を指定した場合、連続変数のカラーテーマで設定されている色が使用されます。デフォルトのカラーテーマは[青-> グレー-> 赤]です。各値の色は、全行の平均の値を基準に決められます。最も低い値は青色、最も高い値は赤色で表示されます。変数の値範囲の両端で色が最も濃くなり、平均に近い水準は色が薄くなります。ツリーマップウィンドウの例を参照してください。

カテゴリカル変数の場合は、カテゴリカル変数のカラーテーマで設定されている色が使用されます。デフォルトのカラーテーマは[JMP標準]です。

注: [値の色]列プロパティを使って列に色を割り当てた場合は、そのプロパティによってカテゴリの色が決まります。

[色分け]を指定しなかった場合は、カラーパレットから順に色が割り当てられます。
