図形の接続

図形を接続するには、図形を選択して接続矢印を表示します。図形Aと図形Bを接続したいとします。それには、まず、図形Aを選択します。図形Aが図形Bに先行していることを示すには、右矢印を図形Bまでドラッグします。図形Bが図形Aに先行していることを示すには、左矢印を図形Bまでドラッグします。ダイヤグラム内の図形を接続するには、このように、右矢印を選択し、後続させたい次の図形に接続します。

1. 「開始」ブロック（青い矢印）を選択し、接続矢印を表示します。

2. 1つの接続矢印（）を選択し、「電源」部品までドラッグします。

図11.9 図形の接続

3. 次の各部品について、まず最初の部品をクリックし、次にその右矢印を選択して次の部品までドラッグします。

1. 電源 ® CPU

2. CPU ® HD

3. CPU ® 周辺機器

4. HD ® 連結

5. 周辺機器 ® 連結

6. 連結 ® 入力装置

7. 入力装置 ® モニタ

8. モニタ ® 終了ブロック

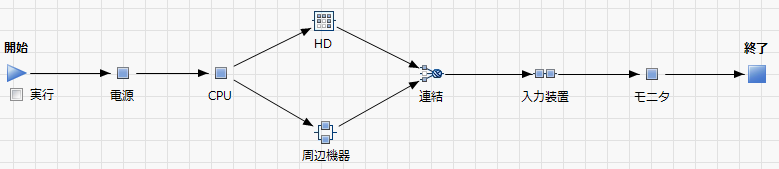

図11.10 完成したシステムダイヤグラム

4. 部品の設定に進みます。
