「特性要因図」プラットフォームの起動

「特性要因図」プラットフォームを起動するには、［分析］>［品質と工程］>［特性要因図］を選択します。

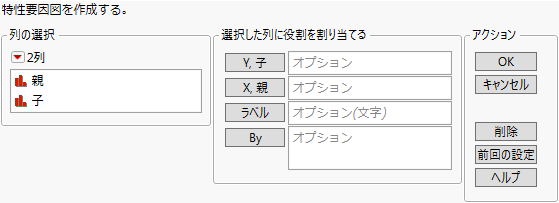

図16.4 「特性要因図」起動ウィンドウ

「列の選択」の赤い三角ボタンのメニューのオプションについては、『JMPの使用法』の列フィルタメニューを参照してください。

ヒント: データテーブルに関係のない基本の特性要因図を作成するには、［Y, 子］と［X, 親］のフィールドを空にして［OK］をクリックします。その後、右クリックメニューのオプションを使ってノードを編集します。コンテキストメニューを参照してください。

Y, 子

親要因に影響を与えている子要因を表す列を指定します。

X, 親

子要因から影響を受けている親要因を表す列を指定します。

ラベル

［ラベル］列を指定すると、その列の値（テキスト）が特性要因図上にラベルとして表示されます。

By

［By］変数の列を指定すると、By変数の値ごとに個別の特性要因図が作成されます。
