图形生成器

使用“图形生成器”可以通过交互方式创建和修改图形。JMP 中的大多数图形通过启动平台并指定变量的方式创建。若您想创建不同类型的图形，可以从“图形”菜单启动特定平台。但是，使用“图形生成器”您可以随时更改变量和图形类型。

使用“图形生成器”可以完成下列任务：

• 通过将变量拖入和拖出图形来更改变量。

• 通过几下鼠标点击操作创建不同类型的图形。

• 水平或垂直分割图形。

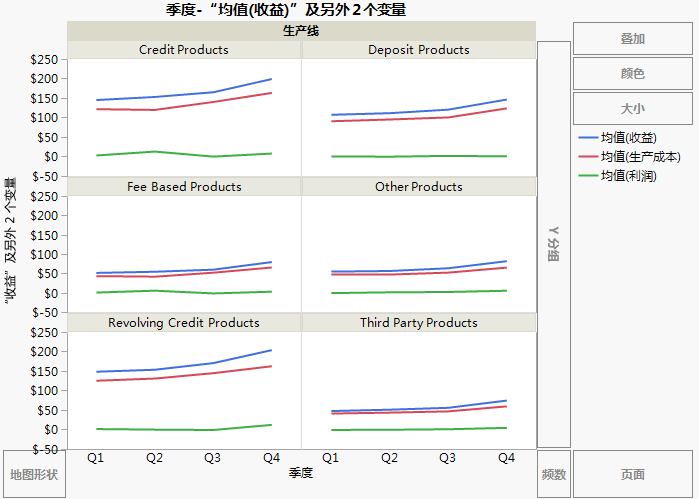

图 4.21 通过“图形生成器”创建的图形示例

注意：这里仅介绍“图形生成器”的部分功能。请参见《基本绘图》中的图形生成器。

情境

本示例使用 Profit by Product.jmp 数据表，表中包含多个产品线的利润数据。

业务分析人员想探究下列问题：

• 不同产品线之间的收益有什么差别？

要回答这个问题，请使用线图显示不同产品线之间的收入、产品成本和利润数据。

创建图形

1. 选择帮助 > 样本数据库，然后打开 Profit by Product.jmp。

2. 选择图形 > 图形生成器。

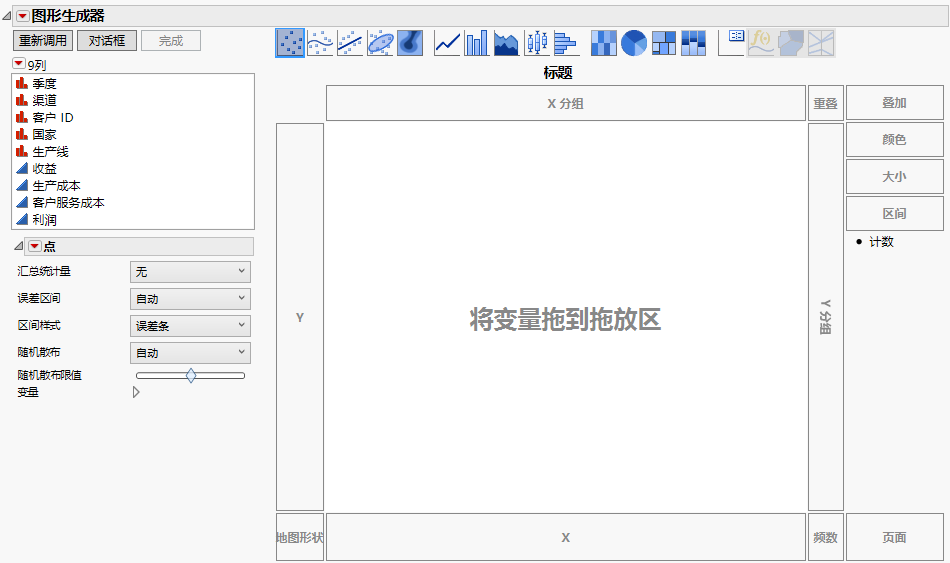

图 4.22 图形生成器工作区

3. 点击季度然后将其拖放到 X 区域，从而将“季度”指定为 X 变量。

4. 点击收益、产品成本和利润，并将它们拖放到 Y 区域，从而将这三个变量指定为 Y 变量。

X 和 Y 区域现在是坐标轴。

注意：您也可以点击这些变量然后点击某个区域以分配它们。但是，在区域变为坐标轴之后，需要将其他变量拖放到坐标轴而非点击变量和坐标轴。

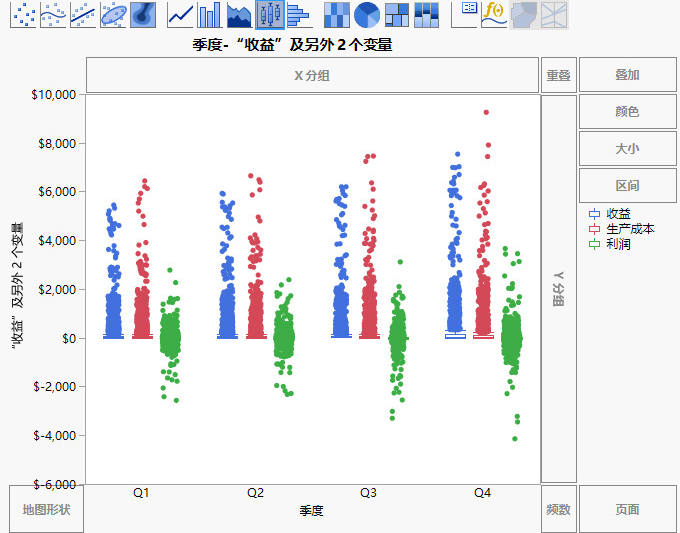

图 4.23 添加 Y 变量和 X 变量之后

根据您使用的变量，“图形生成器”显示并排箱线图。

5. 要将箱线图更改为线图，点击“线图”图标。

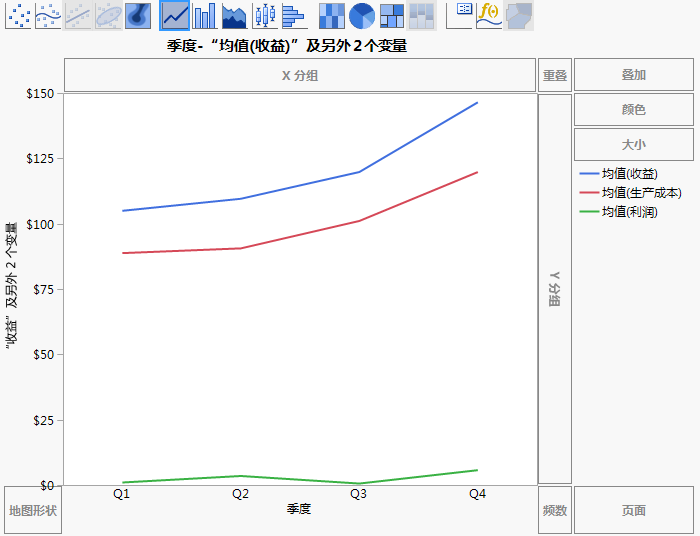

图 4.24 线图

6. 要为每个产品创建单独的图形，点击产品线，将其拖放到重叠区域。

为每个产品创建单独的线图。

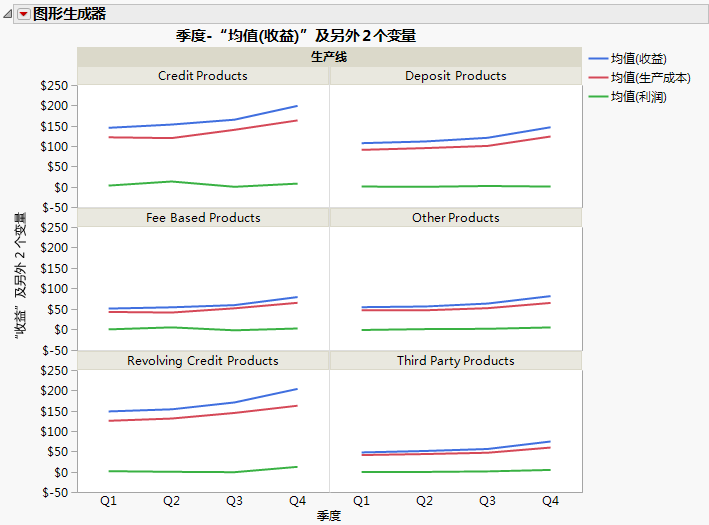

图 4.25 最终的线图

解释图形

Figure 4.25显示每个产品线的收入、成本和利润。业务分析人员想要查看不同产品线之间的收益差别。Figure 4.25 中的线图可以得出下列结论：

• 相比于以费用为基础的产品、第三方产品和其他产品，贷款产品、存款产品和周转贷款产品的收入更高。

• 但是，所有产品线的利润都非常接近。

数据表还包括销售渠道数据。业务分析人员想了解不同销售渠道之间收入、产品成本和利润有什么差别。

1. 要从图形中删除产品线，点击图形标题（产品线）并将其拖放到“图形生成器”中的空白区域。

2. 要将渠道添加为重叠变量，点击渠道并将其拖放到重叠区域中。

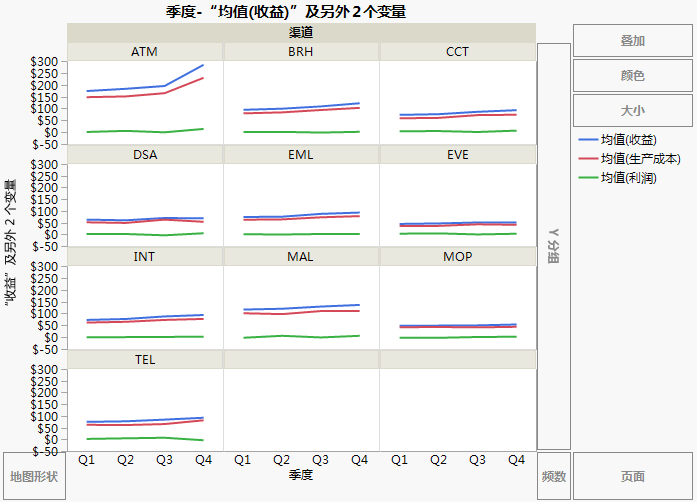

图 4.26 显示销售渠道的线图

Figure 4.26 给出这样的回答：ATM 的收入和产品成本最高，并且增长最快。
