Image shown here使用“可靠性框图”平台的示例

在本例中,您将了解如何创建新的“可靠性框图”。

1. 选择分析 > 可靠性和生存 > 可靠性框图

随即显示空白的“可靠性框图”窗口。

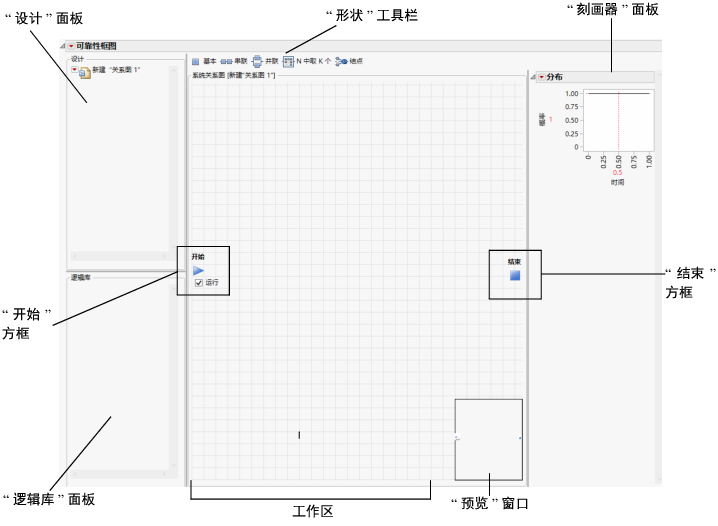

图 12.2 新的“可靠性框图”

New Reliability Block Diagram

注意:默认显示“分布”刻画器。

2. 在“设计”面板中,选择“新建‘关系图 1’”并将其重命名为“计算机”。

工作区现在被命名为“系统关系图 [计算机]”。

3. 取消选择“开始”方框下的运行

在选择运行的情况下,平台将在每次系统关系图更改后更新关系图的可靠性计算。这些更改可包括添加或删除元件、更改元件的配置以及添加或删除连接。

在取消选择运行的情况下,平台在任何更改后不更新可靠性计算。

提示:当您对大型系统绘制关系图时请取消选择运行。关系图绘制完成后再选择运行

4. 继续执行添加元件的操作。

添加元件

位于工具栏中的“可靠性框图”绘制元素称为形状元件一词是指表示系统组成部分的形状。

1. 点击“形状”工具栏上的“基本”图标 Image shown here,将该形状拖到系统关系图中“开始”方框的右侧。

2. 选择该标签,用“电源”替换“新建基本 1”,然后按 Enter 键。

图 12.3 “基本”形状

Basic Shape

点击标签或形状后,连接箭头随即出现。这些箭头将在点击模板中的其他位置后消失。

3. 将第二个“基本”形状拖到“电源”形状的右侧。

4. 选择标签并键入“CPU”。

图 12.4 “系统关系图”示例

Example System Diagram

注意:您稍后将在对齐形状一节中对齐形状。

5. 将一个“并联”形状 Image shown here 拖到“CPU”形状右下方的位置。

6. 选择标签并键入“外设”。

7. 将“N 中取 K 个”形状 Image shown here 拖到“CPU”形状右上方的位置。

8. 选择标签并键入“硬盘驱动器”。

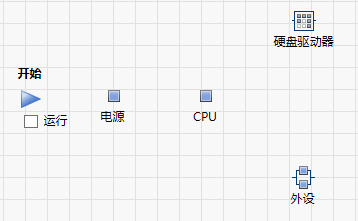

图 12.5 部分系统关系图

Partial System Diagram

9. 将“结点”形状 Image shown here 拖到以前形状的右侧。

10. 选择标签并键入“连接”。

11. 将“串联”形状 Image shown here 拖到“结点”形状右侧的位置。

12. 选择标签并键入“输入设备”。

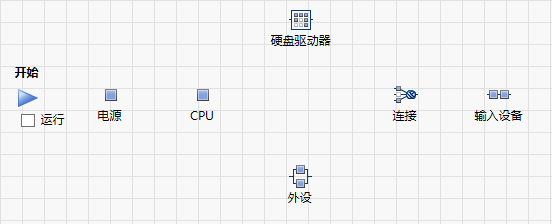

图 12.6 部分系统关系图

Partial System Diagram

13. 将“基本”形状拖到“输入设备”形状右侧的位置。

14. 选择标签并键入“显示器”。

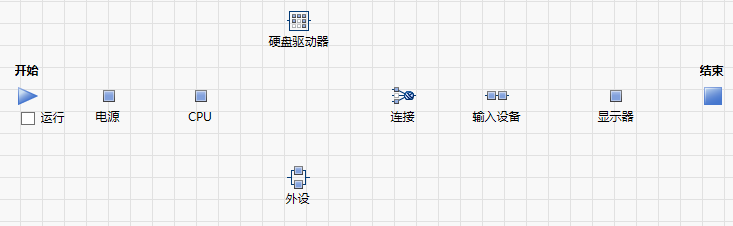

图 12.7 显示所有形状的系统关系图

System Diagram Showing All Shapes

15. 继续执行对齐形状的操作。

对齐形状

1. 要垂直对齐“硬盘驱动器”和“外设”对应的形状,请选择以下元件:

硬盘驱动器

外设

提示:要选择形状,请围绕形状拖动光标或按 Shift 键并点击每个形状。

2. 选择形状后,右击其中一个形状并选择垂直对齐选定顶点

3. 要水平对齐其余形状,请选择以下元件:

开始

电源

CPU

连接

输入设备

显示器

结束

4. 选择形状后,右击其中一个形状并选择水平对齐选定顶点

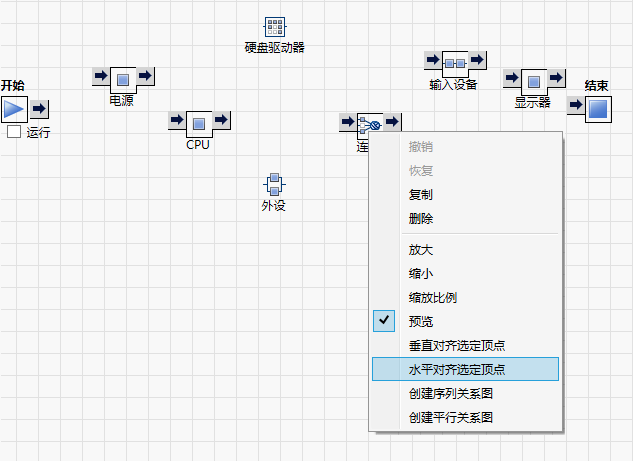

图 12.8 水平对齐形状

Align Shapes Horizontally

5. 继续执行连接形状的操作。

连接形状

要连接形状,请选择某个形状以显示其连接箭头。假定您想要将形状 A 连接到形状 B。选择形状 A。将右箭头拖至形状 B 以指示形状 A 在形状 B 之前。将左箭头拖至形状 B 以指示形状 B 在形状 A 之前。要连接关系图中的形状,请选择右箭头以连接到序列中的下一个形状。

1. 选择“开始”方框(蓝箭头)以显示连接箭头。

2. 选择单个连接箭头 Image shown here 并将箭头拖到“电源”元件。

图 12.9 连接形状

Connecting Shapes

3. 对于以下每个元件,点击第一个元件,选择其右连接箭头,然后将该箭头拖至第二个元件:

1. 电源 ® CPU

2. CPU ® 硬盘驱动器

3. CPU ® 外设

4. 硬盘驱动器 ® 连接

5. 外设 ® 连接

6. 连接 ® 输入设备

7. 输入设备 ® 显示器

8. 显示器 ®“结束”方框

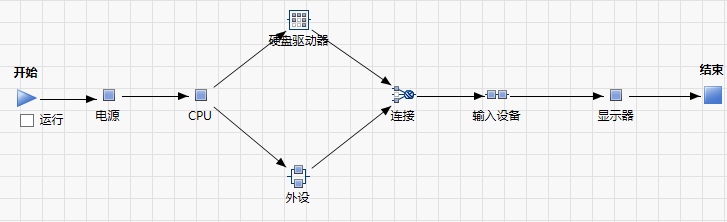

图 12.10 完成的系统关系图

Completed System Diagram

4. 继续执行配置元件的操作。

配置元件

1. 在“配置”面板中,输入元件的“配置”设置。请参见配置设置

表 12.1 配置设置

成分

设置

电源

分布—指数

Theta—1

CPU

分布—指数

Theta—1

外设

分布—Weibull

Alpha—1

Beta—2

N 3

硬盘驱动器

分布—Weibull

Alpha—2

Beta—1

K—1

N 4

连接

最小可用—1

输入设备

分布—Fréchet

位置—0

尺度—1

N 2

显示器

分布—指数

Theta—1

“可靠性框图”已完成(图 12.11)。

2. 选择运行

该系统的可靠性信息随之更新。这反映在“刻画器”窗格的“分布”图中。

3. 要将“可靠性框图”保存为 JMP 脚本语言 (JSL) 文件,请选择文件 > 保存并将其命名为 exampleRBDcomplete.jsl

图 12.11 “可靠性框图”示例

Example Reliability Block Diagram
