发布日期: 08/07/2020

箱线图

箱线图元素 显示离群值或分位数箱线图。箱线图提供值分布的紧凑视图。当变量的数据类型为“数值”时,箱线图元素很有用。有关离群值和分位数箱线图的详细信息,请参见《基本分析》中的离群值箱线图分位数箱线图

若其中一个变量是连续型并且另一个变量是名义型或有序型,则针对连续变量的值构造箱线图。分类变量的每个水平都对应一个箱线图。

若两个变量均为连续型,则为指定为“响应轴”的轴上的连续变量的值构造箱线图。其他连续变量的每个水平都对应一个箱线图。

有关使用箱线图的图形的示例,请参见图形生成器中的功能的示例

箱线图选项

随机散布

启用或禁用随机散布。随机散布会向数据添加随机噪声,并且可以帮助减少重叠。

离群值

显示或隐藏延伸到须线之外的值。

框类型

指定箱线图为离群值箱线图还是分位数箱线图。

框样式

更改框样式。有关框样式的说明,请参见框样式和说明

5 数汇总

向图形添加中位数、最大值、最小值以及第 1 和第 3 四分位数之类的统计量。

宽度比例

调整箱线图的宽度。

变量

显示或隐藏变量的图形元素,或重新排列变量的显示顺序。

注意:这些选项不适用于“X 分组”、“Y 分组”、“重叠”或“页面”区域中的变量。

复选框后跟区域指定和变量的名称。使用复选框执行以下操作:

显示或隐藏对应于区域中某个变量的元素。

添加或删除将“颜色”、“大小”、“形状”或“频数”变量应用到区域中变量的效果。

提示:若您有多个图形,可以使用不同变量为每个图形着色或调整大小。将第二个变量拖到颜色大小区域,然后将它放到角落。在“变量”选项中,选择要应用到每个图形的特定颜色或大小变量。

若区域中有多个变量,可使用箭头来重新排列其显示顺序。突出显示某个变量名称并点击箭头来对它调整位置。

针对箱线图的红色小三角选项

响应轴

指定在构造箱线图时用作响应的变量的轴。仅当两个变量的建模类型均为“连续”时才可用。若只有一个变量是“连续”变量,其轴即为响应轴。“自动”设置的是 Y 轴。

框样式和说明

框样式

说明

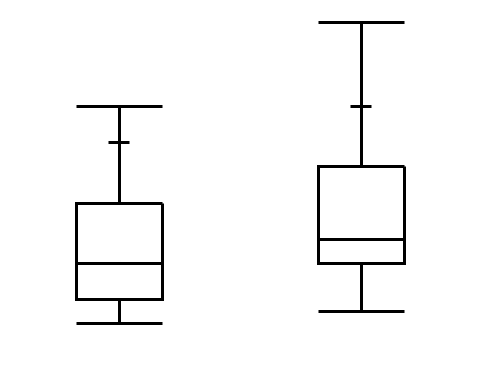

正常

将四分位数定义的框显示为空心,仅在中位数处显示一条直线。

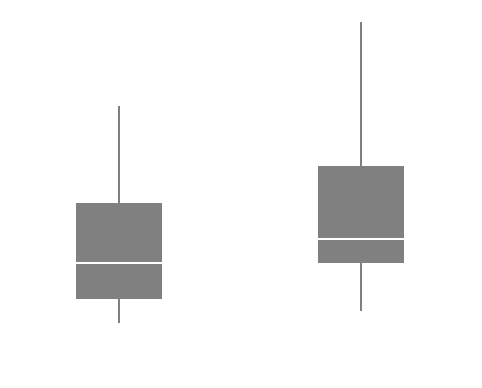

纯色

用纯色填充显示四分位数定义的框。中位数处的直线用空白区域来显示。

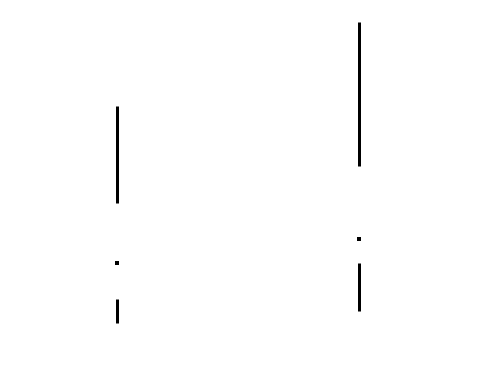

不显示四分位数定义的框。因须线很容易识别该框。中位数用一个点来表示。
