叠加图

与散点图类似,叠加图显示两个或多个变量之间的关系。但是,若某个变量是时间变量,叠加图显示随时间的变化趋势要比散点图的效果好。

叠加图示例

注意:要绘制随时间变化的数据,也可以使用气泡图、控制图和变异性图。有关“图形生成器”和气泡图的详细信息,请参见《基本绘图》中的图形生成器。有关控制图和变异性图的信息,请参见《质量和过程方法》中的控制图生成器变异性量具图

情境

本示例使用 Stock Prices.jmp 数据表,表中包含三个月内的股票价格数据。

潜在投资者想探究下列问题:

在过去的三个月内股票的收盘价格是否发生了变化?

要回答这个问题,请使用一段时间内股票收盘价格的叠加图。

股票的最高价和最低价之间有什么联系?

要回答这个问题,请使用一段时间内股票最高价和最低价的叠加图。

创建第一个叠加图来回答第一个问题,然后创建另一个叠加图来回答第二个问题。

创建一段时间内股票价格的叠加图

1. 选择帮助 > 样本数据库,然后打开 Stock Prices.jmp

2. 选择图形 > 图形生成器

3. 选择收盘价并点击 Y

4. 选择日期并点击 X

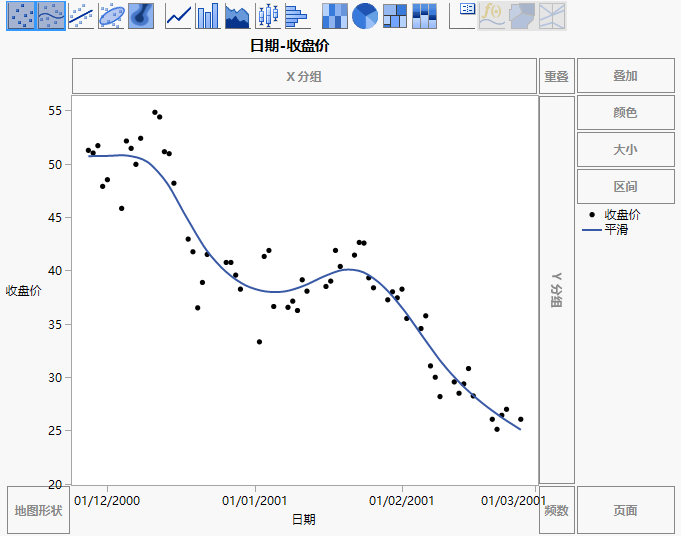

带平滑线的叠加图

5. 按住 Ctrl 键并点击图形上方的“平滑线”图标 以删除平滑线。

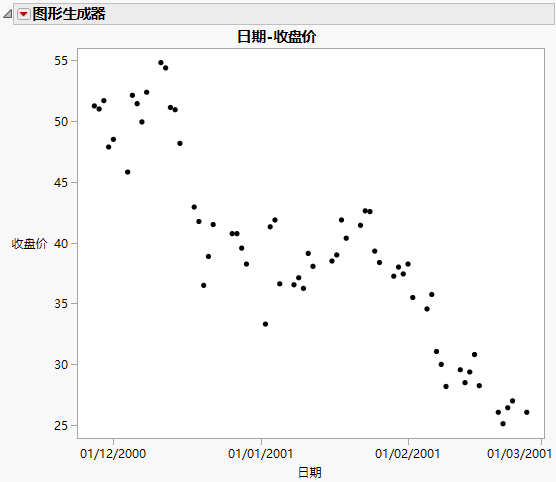

一段时间内收盘价的叠加图

解释叠加图并与其交互

叠加图显示在过去的几个月内股票的收盘价逐渐走低。要清晰地查看趋势,可以连接点。

1. 按住 Shift 键并点击图形上方的“线图”图标

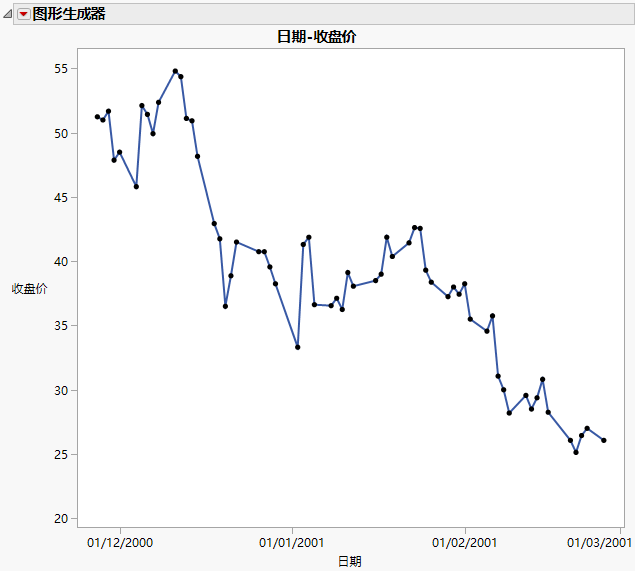

连接的点

潜在投资者可能注意到尽管股票价格在过去的三个月内上上下下,但总体趋势是向下的。

创建显示股票最高价和最低价的叠加图

使用叠加图可以对多个 Y 变量绘制图形。例如,假设您想在同一个图形中看到最高价和最低价。

1. 按照创建一段时间内股票价格的叠加图中的步骤操作,这一次将最高价最低价分配给 Y 角色。

2. 按照解释叠加图并与其交互中的步骤连接点并添加网格线。

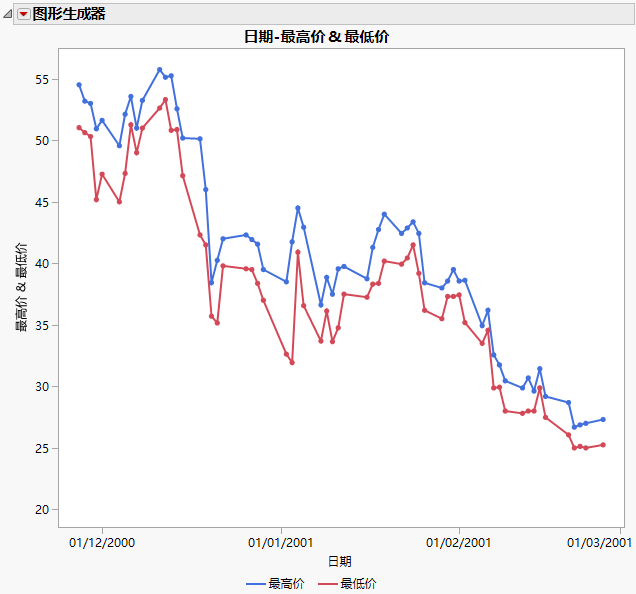

两个 Y 变量

叠加图底部的图例显示了在图形中最高价最低价变量所使用的颜色和标记。叠加图显示最高价最低价的轨迹非常接近。

回答问题

两个叠加图均回答了本示例前面提出的两个问题。

第一个叠加图显示股票价格不是保持不变,而是在降低。

第二个叠加图显示股票的最高价和最低价相互差别不大。股票价格在给定日期内没有剧烈变化。

需要更多信息?有问题?从 JMP 用户社区得到解答 (community.jmp.com).
