等高線プロファイル

「最小2乗法によるあてはめ」レポートの［等高線プロファイル］オプションは、応答曲面を最適化するのに役立ちます。等高線プロファイルは、2因子に対する予測式を描いた対話的なグラフです。また、レポートには、等高線プロファイルだけでなく曲面プロットも描かれます。等高線プロファイルの詳細については、『プロファイル機能』の等高線プロファイルを参照してください。

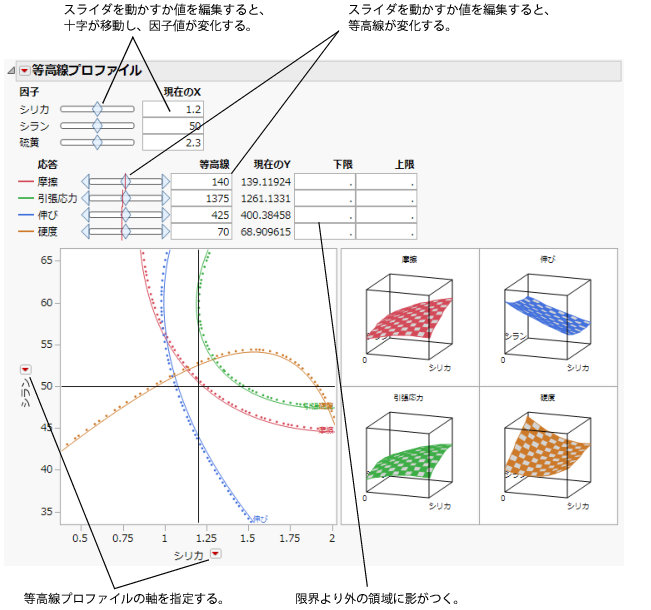

Figure 3.45は、「Tiretread.jmp」サンプルデータの等高線です。このグラフを作成するには、サンプルデータに添付されている「4応答の応答曲面モデル」スクリプトを実行し、「最小2乗法によるあてはめ」の赤い三角ボタンのメニューから［プロファイル］>［等高線プロファイル］を選択します。

図3.45 等高線プロファイル
