均值图和 R 图阶段示例

某一医用导管生产商收集了用于新样机的导管直径数据。收集的这些数据来自过去 40 天的生产数据。在最初 20 天（阶段 1）后，公司对生产设备进行了一些调整。现在需要分析这些数据以确定过去 20 天（阶段 2）的生产是否处在受控状态中。

1. 选择帮助 > 样本数据库，然后打开 Quality Control/Diameter.jmp。

2. 选择分析 > 质量和过程 > 控制图生成器。

3. 将直径拖至 Y 角色。

4. 将日期拖至子组角色（位于底部）。

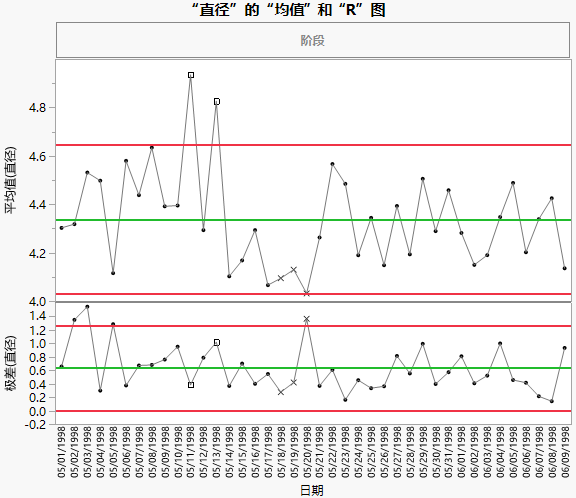

图 3.15 “直径”的控制图

可以看出，前 20 天的变异性较高，在平均值中，有三个观测超出了控制限。为此，生产商对生产设备进行了调整，并且引入了新的控制限。

要为每个阶段计算单独的控制限，请执行以下步骤：

5. 将阶段拖至阶段角色。

6. 在平均图中，右击并选择警告 > 检验超出界限。

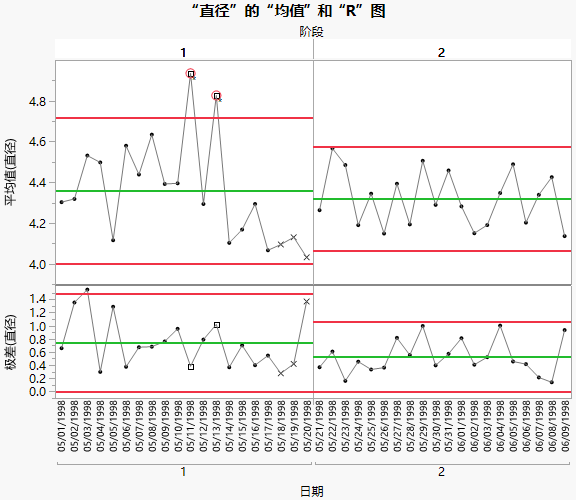

图 3.16 每个“阶段”的控制图

包括阶段变量意味着阶段 2 的控制限仅基于阶段 2 的数据。阶段 2 的所有观测都位于控制限内。因此，您可以推断出在作出调整后过程处于受控状态。

添加颜色以描绘阶段

若您的控制图中有不同的阶段，可以通过将不同的背景色添加至不同的阶段来展示它们。

1. 从Figure 3.16 开始，双击 X 轴。

2. 选择允许范围。

3. 为最小值输入 -0.5（尺度最小值）。

4. 为最大值输入 19.5（分隔线）。

5. 选择一种颜色，如黄色。将不透明度改为 40%。

6. 点击添加。

7. 点击允许范围。

8. 为最小值输入 19.5（分隔线）。

9. 为最大值输入 39.5（轴的最大值）。

10. 选择一种颜色，如淡蓝色。将不透明度改为 40%。

11. 点击添加。

您可以预览图的外观。

12. 点击确定。

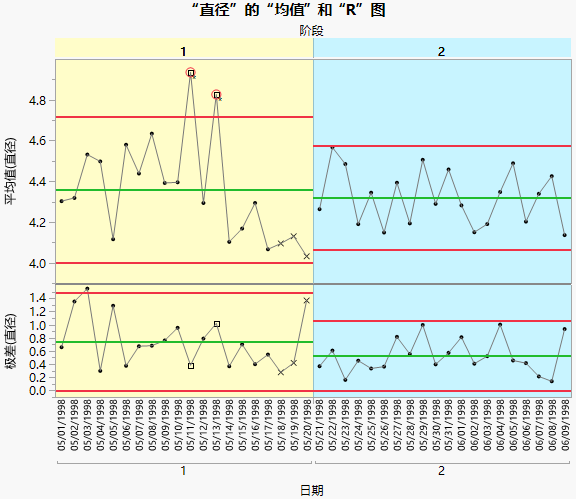

图 3.17 带有颜色的“直径”阶段
