能力指标图

在“过程能力”报表中，“能力指标图”显示您在启动窗口中输入为“Y，过程”的所有变量的 Ppk 值。每个变量名都显示在水平轴上并且 Ppk 值显示在垂直轴上。若拟合非正态分布，拟合分布名称显示在图中，作为变量名的后缀显示在括号内。若指定了过程重要性值，则会根据重要性调整能力指标图上点的大小。水平线位于图右侧的滑块指定的 Ppk 值处。

悬停在“能力指标图”中的某个点上方以查看该过程的控制图。点击控制图以启动带有相应控制图和能力报表的“控制图生成器”。

注意：若将无偏合并标准差选作过程的组内变异统计量，则控制图不可用于该过程。

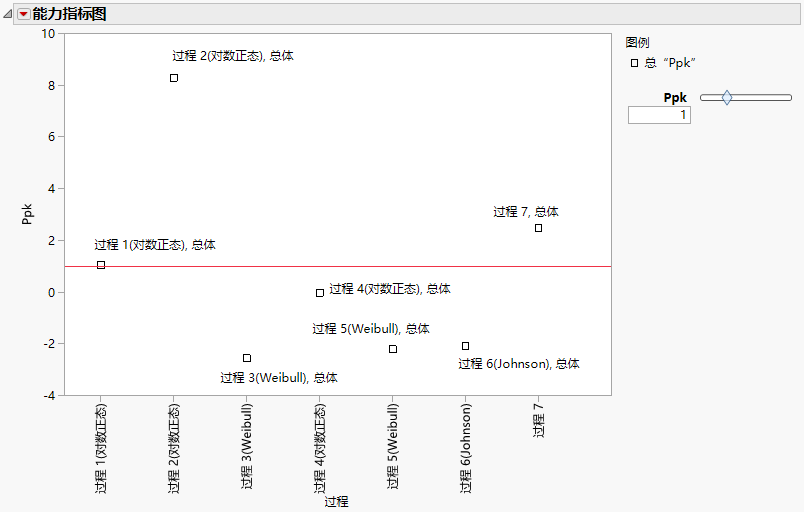

图 9.13 显示 Process Measurements.jmp 样本数据表的“能力指标图”报表。使用非正态分布拟合了六个变量。使用正态分布拟合了过程 7。使用“能力指标图”红色小三角菜单中提供的“添加总 Sigma 点标签”选项为点添加了标签。

图 9.13 具有非正态分布的能力指标图

能力指标图选项

“能力指标图”红色小三角菜单包含以下选项：

显示组内 Sigma 点

显示或隐藏使用组内 sigma 估计值计算的点。

显示组内或组间和组内 Sigma 点

（仅当为启动窗口中的至少一个过程选定“计算组间和组内能力”时才可用。）显示或隐藏使用组内 sigma 估计值或组间和组内 sigma 估计值（若指定）计算的点。

显示总 Sigma 点

显示或隐藏使用总 sigma 估计值计算的点。

着色水平

显示或隐藏 Ppk 水平着色。选择“着色水平”时，着色区域显示在图中。着色区域取决于 p 和 Ppk 之间的关系，其中的 p 表示 Ppk 之下的框中显示的值：

‒ 红色区域中的点：Ppk < p。

‒ 黄色区域中的点：p < Ppk < 2p。

‒ 绿色区域中的点：2p < Ppk。

添加组内 Sigma 点标签

显示或隐藏使用组内 sigma 估计值计算的点的标签。

标记组内或组间和组内 Sigma 点

（仅当为启动窗口中的至少一个过程选定“计算组间和组内能力”时才可用。）显示或隐藏使用组内 sigma 估计值或组间和组内 sigma 估计值（若指定）计算的点的标签。

添加总 Sigma 点标签

显示或隐藏使用总 sigma 估计值计算的点的标签。
