图形类型

• 变量数：1。
• 显示数据的形状或分布；可以帮助识别离群值。
• 了解关于直方图的更多信息。

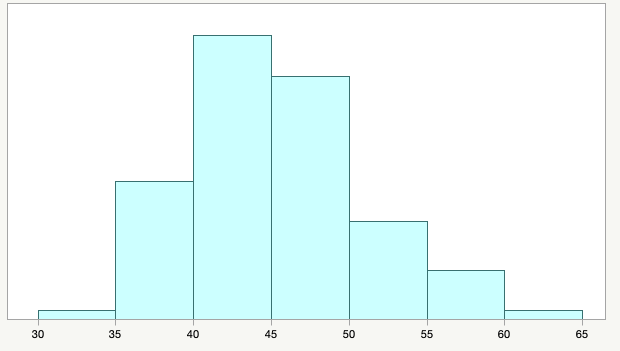

图 1：直方图

• 变量数：2。
• 显示多组数据的形状或分布；可以帮助识别离群值。

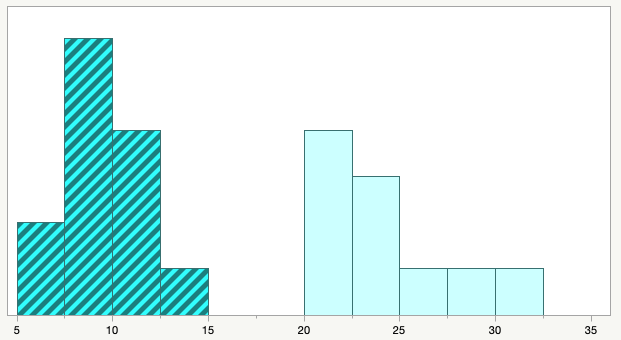

图 2：有两个变量的并排直方图

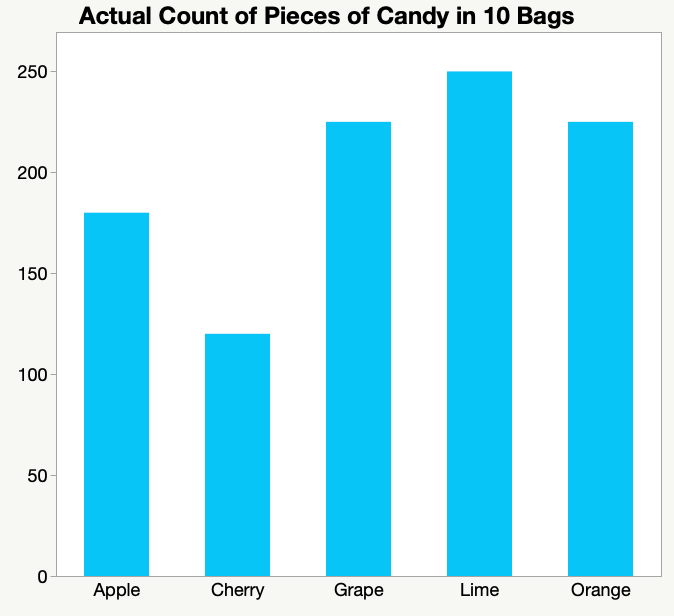

• 变量数：1。
• 显示分类变量的频数计数；可以是垂直的（如下图图3所示），也可以是水平的。
• 了解关于条形图的更多信息。

图 3：显示计数的条形图

• 变量数：2 个或更多，取决于使用多少个变量来定义组。
• 显示由另一个变量定义的各组的条形图。分组条形图在分组变量的每个水平内有单独的图表。

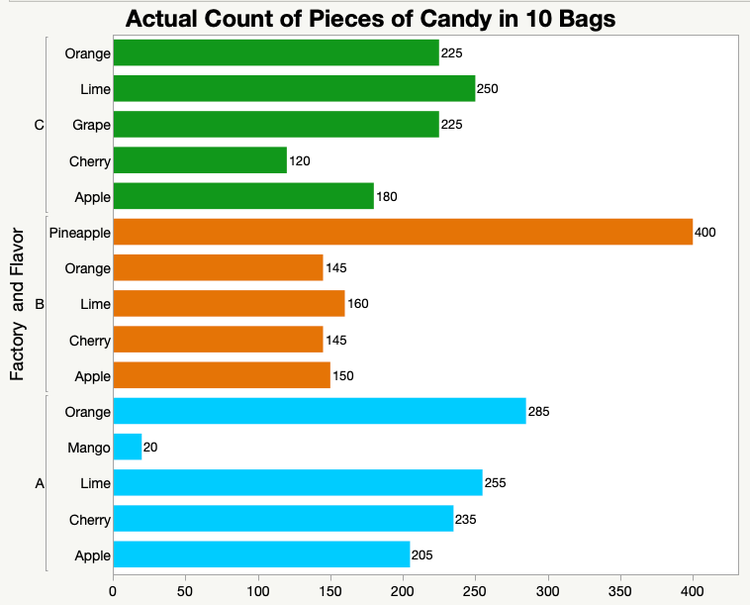

图 4：分组条形图

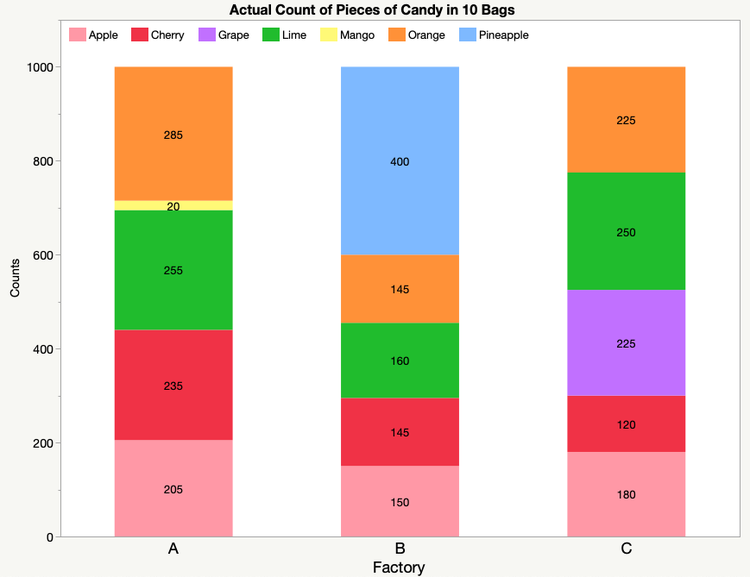

• 变量数：2 个或更多，取决于使用多少个变量来定义组。
• 显示由另一个变量定义的各组的条形图。堆叠条形图针对分组变量的每个水平有一个长条。表示另一个变量计数的颜色或图案堆叠在每个长条中。

图 5：针对分组变量的每个水平显示一个长条的堆叠条形图

• 变量数：1。
• 按变量频数计数的顺序显示。对于强调“少数重要（的信息）”很有用。帕累托图是条形图的一种，它还包含累积百分比曲线。
• 了解关于 帕累托图的更多信息。

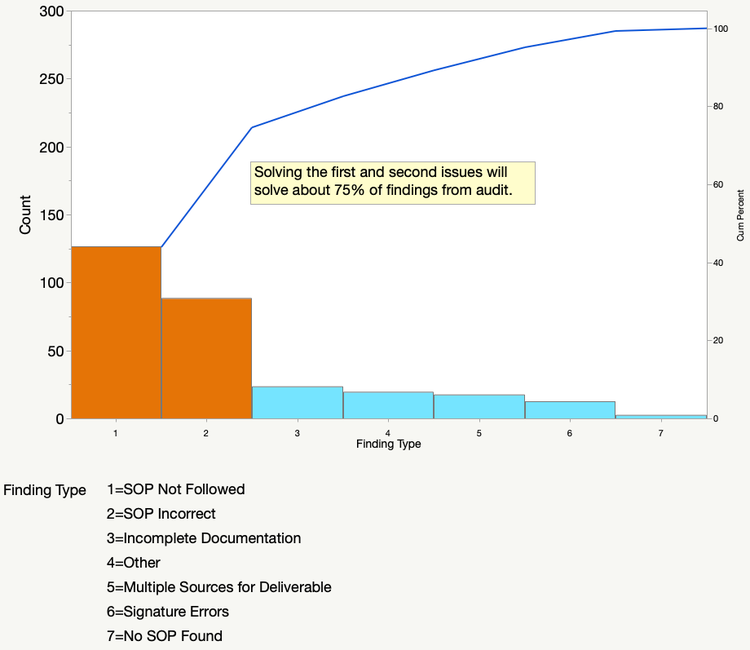

图 6：按变量频数计数显示的帕累托图

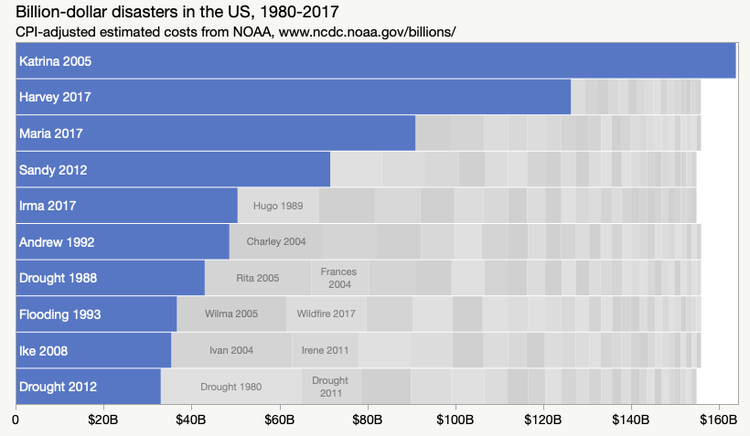

• 变量数：1。
• 按变量频数计数的顺序显示。用来代替帕累托图，特别是在有许多分类的情况下。对于强调“少数重要（的信息）”很有用。
• 了解关于堆叠填充条形图的更多信息。

图 7：多个分类按变量频数计数顺序显示的堆叠填充条形图

• 变量数：2 个或更多。
• 显示分类变量之间可能存在的关系。对于查找数据错误（例如分类输入错误）很有用。在 x 轴上显示多个变量的一种特殊类型的堆叠条形图。
• 了解关于马赛克图的更多信息。

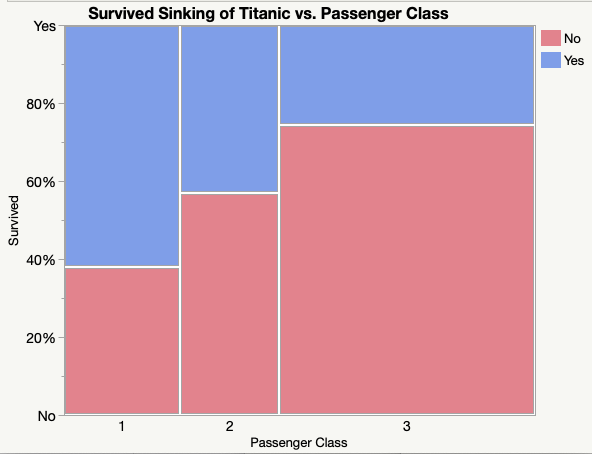

图 8：显示分类型变量之间可能存在的关系的马赛克图

• 变量数：2 个或更多。
• 显示变量之间可能存在的关系。一种特殊类型的堆叠条形图，由不同的变量决定颜色、顺序和大小。
• 了解关于树图的更多信息。

图 9：显示变量之间关系的矩形树图

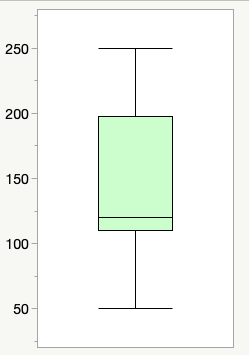

• 变量数：1。
• 显示数据的分布。方块（箱体）的各部分标识第 25 百分位数、中位数（第 50 百分位数）和第 75 百分位数。视数据而定，须线显示最小值和最大值，以及出现在须线外部的离群值。用于查找数据错误以及探索一个变量。
• 了解关于箱线图的更多信息。

图 10：箱线图

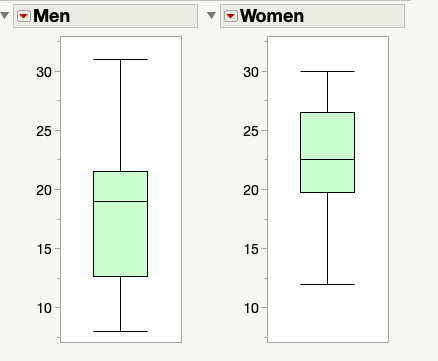

• 变量数：2 个或更多，取决于使用多少个变量来定义组。
• 显示由另一个变量定义的各组的箱线图。用于查找数据错误以及探索两个或更多变量。

图 11：用于探索两个或多个变量的并排箱线图

• 变量数：1。
• 确定“变量有正态分布”这个假设是否合理。

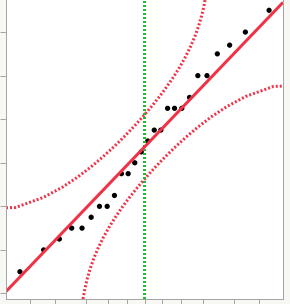

图 12：用于确定变量是否有正态分布的正态分位数图

• 变量数：2。
• 显示随时间推移的变化。x 轴上必须有按时间顺序列出的值。线图也称为运行图，对于查找离群值很有用。
• 了解关于线图的更多信息。

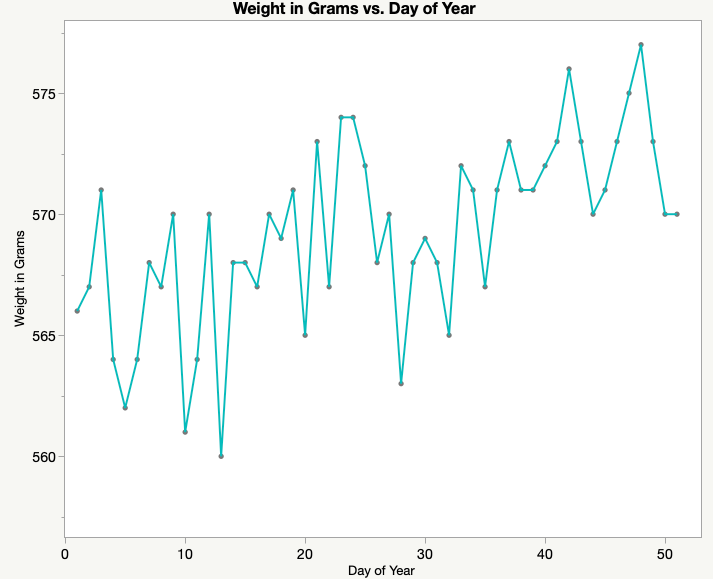

图 13：显示随时间推移变化的线图

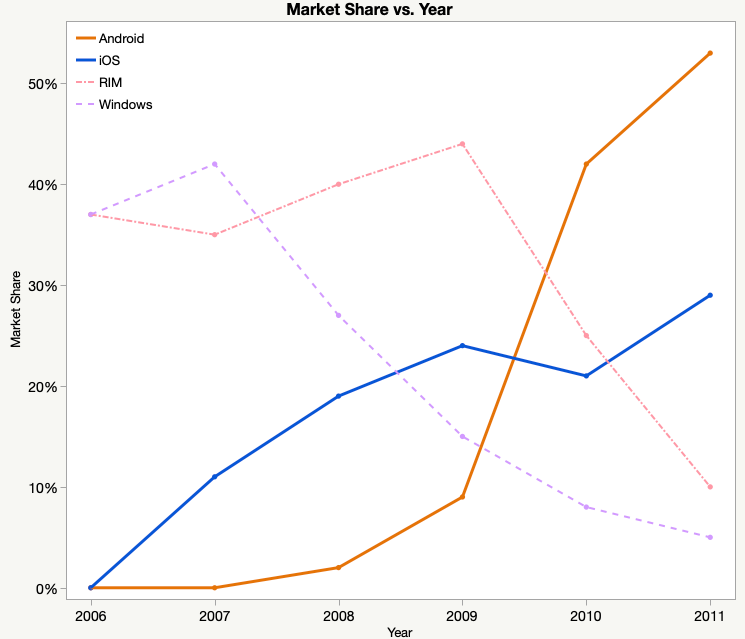

• 变量数：2 个或更多，取决于使用多少个变量来定义组。
• 显示由另一个变量定义的各组的多个线图。用于了解多个变量随时间推移的变化以及查找离群值。

图 14：含有分类的线图，用于了解多个变量如何随时间的推移而变化

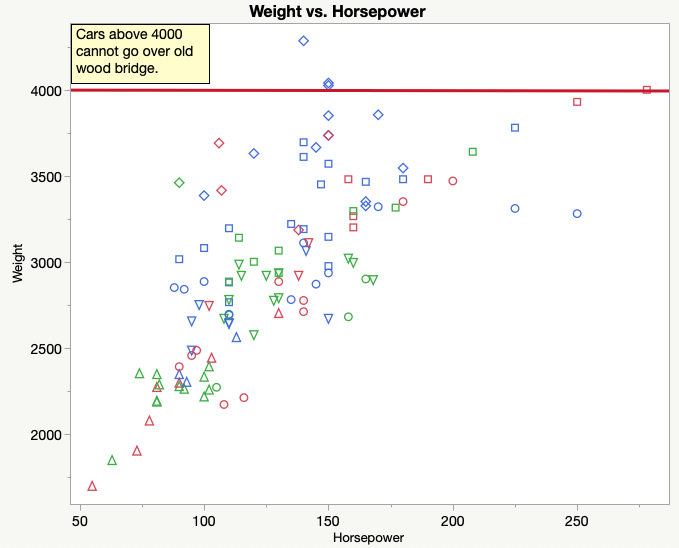

• 变量数：2 个或更多，取决于使用多少个变量来定义组的颜色和标记。
• 显示两个变量之间可能存在的关系并确定离群值。为其他变量添加颜色和/或标记有助于进行探索性数据分析。添加参考线或规格限有助于确定离群值。
• 了解关于散点图的更多信息。

图 15：显示两个变量之间可能存在的关系的散点图

• 变量数：多个。
• 显示多个变量之间可能存在的关系，观察所有双向组合。可以添加其他图形：为每个变量添加直方图来确定离群值，为每个散点图添加密度椭圆来确定多维度的离群值，添加相关性热图来清晰地呈现可能的关系。

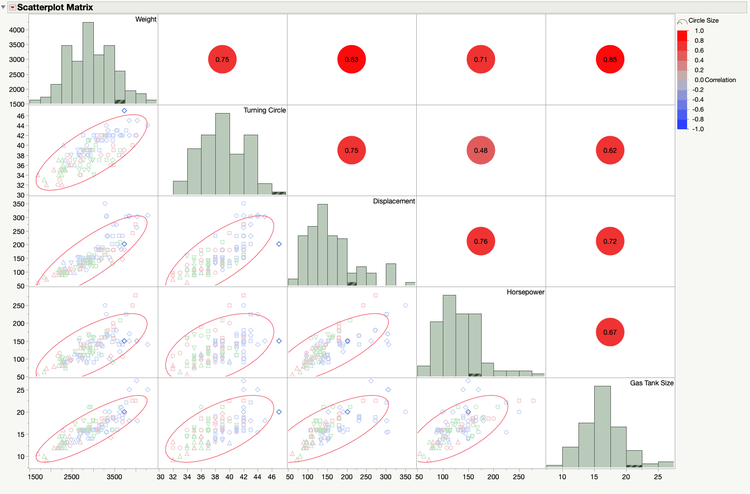

图 16：显示多个变量之间可能存在的关系的散点图矩阵

• 变量数：1 个或更多。
• 显示变量部分与整体的关系。为多个饼图添加分类比单个饼图更有用。对于单个变量，条形图更容易区分值之间的细微差异。
• 了解关于饼图的更多信息。

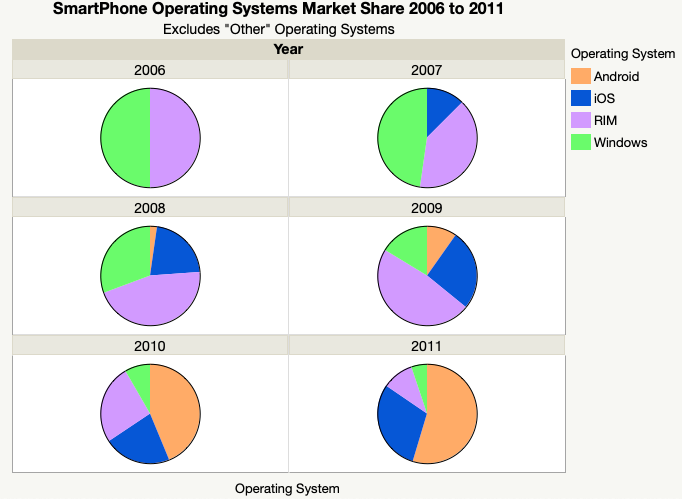

图 17：显示变量的部分与整体关系的饼图

• 变量数：2 个或更多。
• 显示变量之间可能存在的关系。最常用于随时间推移而变化的数据。使用颜色来探索变量之间的关系。
• 了解关于热图的更多信息。

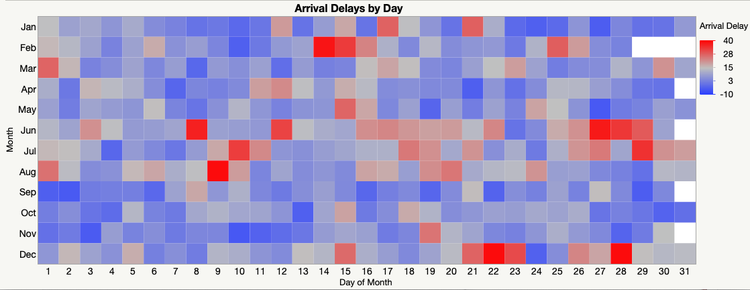

图 18：显示变量之间可能存在的关系的热图

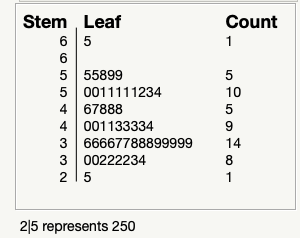

• 变量数：1。
• 显示数据的形状并确定离群值。在计算机出现之前使用较广泛；现在更常用直方图。

图 19：显示数据的形状并确定离群值的茎叶图
