応答は「収率」です。因子は次のとおりです。
|
•
|
「時間」: 興味がある範囲は500～560秒です。
|
|
•
|
「温度」: 興味がある範囲は350～750度（ケルビン）です。
|
|
•
|
「触媒」: A、B、Cの3種類の触媒を試験する必要があります。
|
「触媒」の2水準について、次の制約を含める必要があります。
|
1.
|
［実験計画(DOE)］>［カスタム計画］を選択します。
|
|
2.
|
|
3.
|
「因子」アウトラインで、「N個の因子を追加」の横のボックスに「2」と入力します。
|
|
4.
|
［因子の追加］>［連続変数］を選択します。
|
|
5.
|
［因子の追加］>［カテゴリカル］>［3水準］を選択します。
|
|
6.
|
|
7.
|
「時間」の「値」を「500」と「560」に変更します。
|
|
8.
|
「温度」の「値」を「350」と「750」に変更します。
|
|
9.
|
「触媒」の「値」を「A」、「B」、「C」に変更します。
|

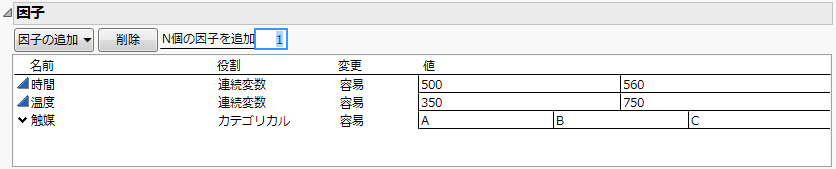

図5.46 因子設定
|
10.
|
［続行］をクリックします。
|
|
1.
|
「因子の制約を定義」アウトラインで、［フィルタで許可しない組み合わせを指定］を選択します。
|
|
2.
|
|
3.
|
［追加］をクリックします。
|
これにより、「温度」が400度以下の値になるような因子の設定は許可されなくなります。
|
5.
|
「触媒」の下の「B」のブロックをクリックします。
|
|
6.
|
［OR］をクリックします。
|
|
7.
|
|
8.
|
［追加］をクリックします。
|
これにより、「温度」が650度以上の値になるような因子の設定は許可されなくなります。
|
10.
|
「触媒」の下の「C」のブロックをクリックします。
|

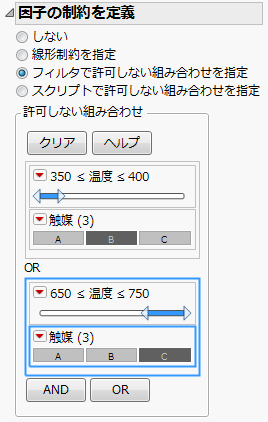

図5.47 制約の定義
|
1.
|
「モデル」アウトラインで［RSM］を選択します。
|
|
2.
|
［OK］をクリックして、警告を閉じます。
|
|
3.
|
|
4.
|
|
5.
|
［計画の作成］をクリックします。
|

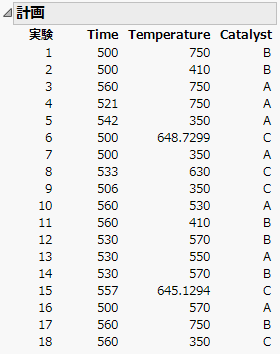

図5.48 制約を満たす計画
はじめに、この計画の範囲として、「時間」は500～560秒の間、「温度」は350～750度の間と設定しました。この計画の範囲内にある計画点を幾何的に表示してみましょう。そのためには、次の操作を行います。
|
1.
|
［テーブルの作成］をクリックします。
|
|
2.
|
［グラフ］>［グラフビルダー］を選択します。
|
|
3.
|
「時間」と「温度」を選択し、テンプレートの中央にドラッグします。
|
|
4.
|
平滑線のアイコンの選択を解除します。これは、テンプレートの上の左から2番目のアイコンです。
|
|
5.
|
「触媒」を選択し、テンプレートの上の「グループX」ゾーンにドラッグします。
|

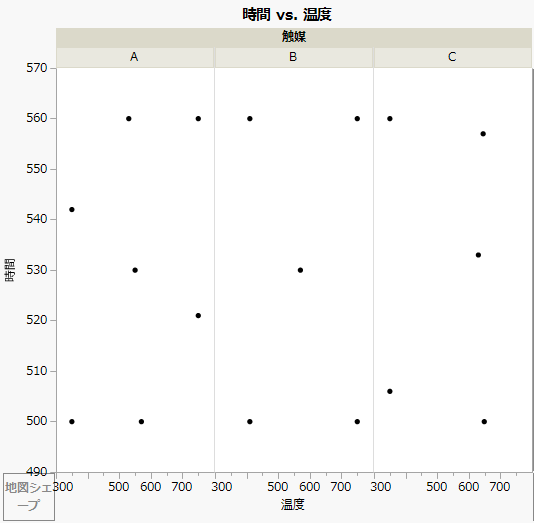

図5.49 3水準の触媒の計画点
|
6.
|
「温度」の軸をダブルクリックします。
|
|
–
|
「値」に「350」と入力します。
|
|
–
|
［追加］をクリックします。
|
|
–
|
「値」に「750」と入力します。
|
|
–
|
［追加］をクリックします。
|
|
8.
|
［OK］をクリックします。
|

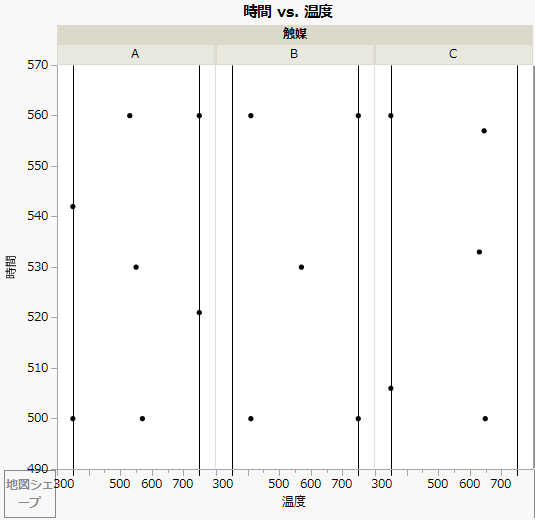

図5.50 3水準の触媒の温度の範囲
|
9.
|
「時間」の軸をダブルクリックします。
|
|
–
|
「値」に「500」と入力します。
|
|
–
|
［追加］をクリックします。
|
|
–
|
「値」に「560」と入力します。
|
|
–
|
［追加］をクリックします。
|
|
11.
|
［OK］をクリックします。
|
|
12.
|
［終了］をクリックします。
|
メモ: 3水準の触媒の計画の範囲のプロットは、縦方向のサイズを変更したものです。

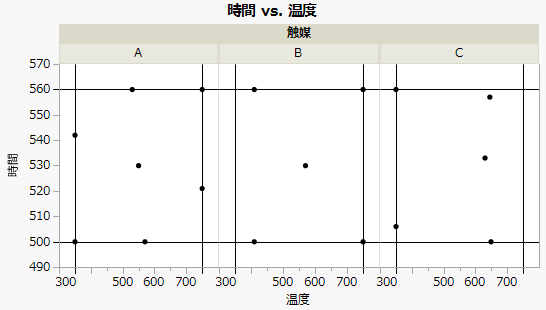

図5.51 3水準の触媒の計画の範囲
